SVLED超新星照明STHL LED路燈系列發明了矩形照射和模組設計，引領了矩形和模塊化LED路燈行業的發展趨勢。 采用擠壓散熱器，歐司朗3030 LED和科銳 XTE LED，UL認證的電源確保其質量和長壽命。透鏡透光率達93％以上，發光效率高達110LM /W。
120W-LED-street-light

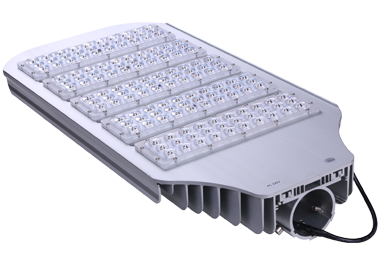

150W-LED-street-light

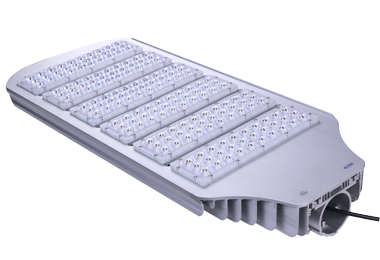

200W-LED-street-light

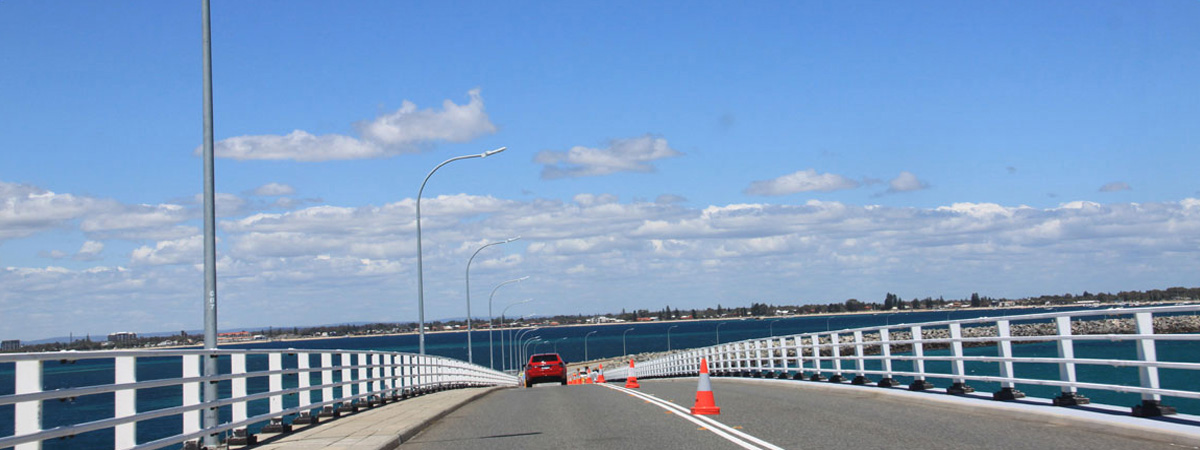

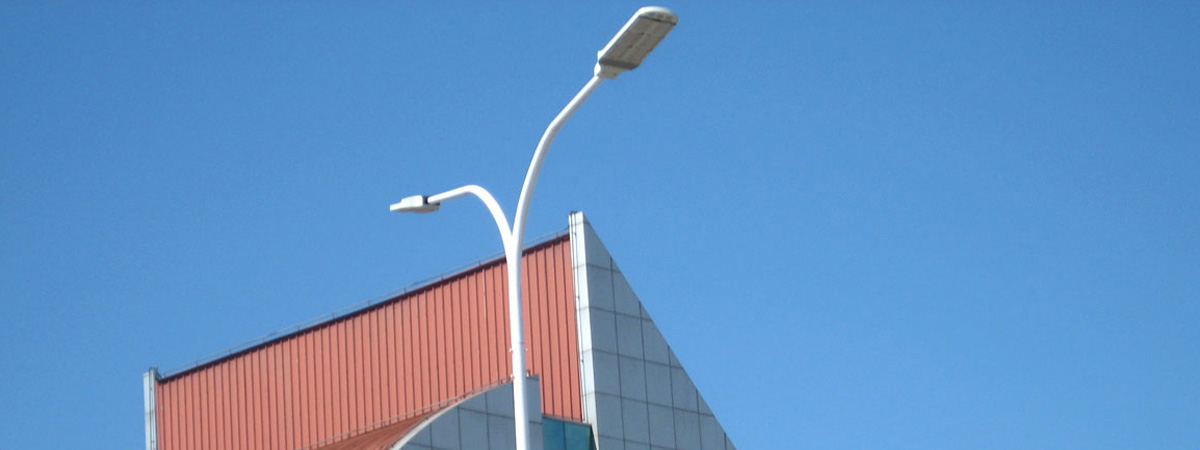

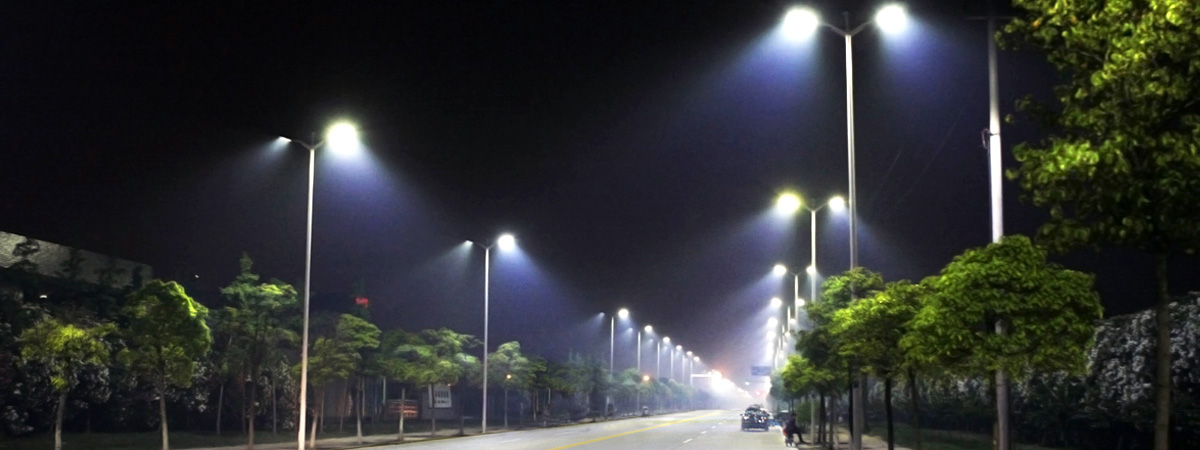

一般照明用于各種道路，大道，街道等，甚至停車場，游樂場，運動區等的區域和照明場地?？捎糜谌〈鷤鹘y(tǒng)的MH或HPS燈具。
|
|
|
|
| SV-STHL120W | SV-STHP150W | SV-STHP200W | ||||||
| 功率: 120W | 輸入電壓: AC90V-AC305V,47-63Hz | 功率: 150W | 輸入電壓: AC90V-AC305V,47-63Hz | 功率: 200W | 輸入電壓: AC90V-AC305V,47-63Hz | |||
| 功率效率: ≥89% | 流明功效: 110-120LM/W | 功率效率: ≥89% | 流明功效: 110-120LM/W | 功率效率: ≥89% | 流明功效:110-120LM/W | |||
| 防水級別: IP65 | 芯片: 科銳/歐司朗 | 防水級別: IP66 | 芯片: 科銳/歐司朗 | 防水級別: IP65 | 芯片: 科銳/歐司朗 | |||
| LEDs:集成LED光源 | 顯色指數: ≥75顯指 | LEDs:集成LED光源 | 顯色指數: ≥75顯指 | LEDs:集成LED光源 | 顯色指數: ≥75顯指 | |||
| 功率因素: ≥0.95 | 環境溫度: -40℃~60℃ | 功率因素: ≥0.95 | 環境溫度: -40℃~60℃ | 功率因素: ≥0.90 | 環境溫度: -40℃~60℃ | |||
| 材料: 鋁 | 保修期: 三年 CE Rohs FCC | 材料: 鋁 | 保修期: 三年 CE Rohs FCC | 材料: 鋁 | 保修期: 三年 CE Rohs FCC | |||
| 色溫: 暖白 3000-3200K, 中性白 4000-4500K, 冷白 6000-6500K | 色溫: 暖白 3000-3200K, 中性白 4000-4500K, 冷白 6000-6500K | 色溫: 暖白 3000-3200K, 中性白 4000-4500K, 冷白 6000-6500K | ||||||
| 光通量: 11000LM | 光通量: 16500LM | 光通量: 22000LM | ||||||
| 電源: CE Rohs FCC UL TUV 5年保修期明緯電源 | 電源: CE Rohs FCC UL TUV 5年保修期明緯電源 | 電源: CE Rohs FCC UL TUV 5年保修期明緯電源 | ||||||
| 包裝尺寸: 1支540*260*125MM/ 5.2KG/箱 | 包裝尺寸: 1支 650*260*125MM/9.7KG/箱 | 包裝尺寸: 1支//810*320*140 MM/ 8.4KG/箱 | ||||||
| 光參數 | 光參數 | 光參數 | ||||||
| 安裝高度 6M | 52.2Lux | 安裝高度 8M | 44.96Lux | 安裝高度 8M | 67.32Lux | |||
| 安裝高度 8M | 33.9Lux | 安裝高度 10M | 28.77Lux | 安裝高度 10M | 43.9Lux | |||
| 安裝高度 10M | 21.3Lux | 安裝高度 12M | 19.98Lux | 安裝高度 12M | 29.92Lux | |||
●采用高亮度歐司朗3030 / 科銳 XTE作為光源，低電壓恒流電源
●采用高導熱鋁合金作為燈體材料，導熱效率高;網狀散熱器外觀美觀，防腐防塵。
●采用專用光學透鏡，透光率高，光束角大，分布合理，路面照度更均勻，提高光效，從而達到節能目的。
●為滿足散熱需求，采用散熱器和燈具的一體化設計，利用分流式散熱結構，通過空氣流動，增加散熱面積，使熱量快速發出，有效控制光衰，確保產品壽命。
●主要用于道路，街道照明。
| 功率& 產品 | 功率 | LED 數量 | 芯片 牌子 | LED 外殼 | LED 電源 | 顯指 | 功率效率 | 色溫 |
| SV-STHL100W | 120W | 48/168顆 | 科銳/歐司朗 | 擠壓鋁 | CE TUV/ 明緯 | 顯指>75 | >90% | 2500-8500K |
| SV-STHL150W | 150W | 72/224顆 | 科銳/歐司朗 | 擠壓鋁 | CE TUV/ 明緯 | 顯指>75 | >90% | 2500-8500K |
| SV-STHL200W | 200W | 96/280顆 | 科銳/歐司朗 | 擠壓鋁 | CE TUV/ 明緯 | 顯指>75 | >90% | 2500-8500K |
| 功率& 產品 | 功率 | 燈尺寸 | 包裝尺寸 | 凈重 | 毛重 | 體積 |
| SV-STHL100W | 100W | 440*300*95MM | 480*340*135mm | 6.2KG | 6.8KG | 0.023 |
| SV-STHL150W | 150W | 535*300*95MM | 575*340*135mm | 7.8KG | 8.4KG | 0.027 |
| SV-STHL200W | 200W | 631*300*95MM | 670*340*135mm | 8.9KG | 9.8KG | 0.31 |
●安裝前請切斷電源。
●用8MM六角扳手取下燈泡的桿式螺絲（見圖1）。
●為了更好的防水防潮，請將導線與防水接線盒連接起來（如圖2）
●將鋼桿插入燈體并調整其方向。 （如圖3）。
●用扳手?jǐn)Q緊螺釘，確保燈固定牢固（如圖4）。
●打開包裝后，請檢查內部是否包括產品，附件，標簽，證書質量。請確保產品完好無損。
●LED路燈電線為三芯，標準尺寸為3 *1mm2或3 *1.5mm2，外徑為Φ7?12mm，棕線為火線，藍線為零線，黃綠色為地線。
●當路燈電壓達到額定電壓時，LED路燈將開始工作，因此請確保正確的電壓范圍，否則會損壞并且無法修復。
●連接電氣連接時，引線應電氣絕緣。
●連接方式：
●為了確保LED路燈安全穩定地工作，地線應連接地面。
●連接電線時，請關閉電源，檢查電線是否正確連接。 不要以相反的方式連接電線，否則應切斷電源。
●請使用絕緣膠帶卷繞電線，確保絕緣帶和溶膠栓緊固牢固，以防松動。
●完成連接后注意防水。
